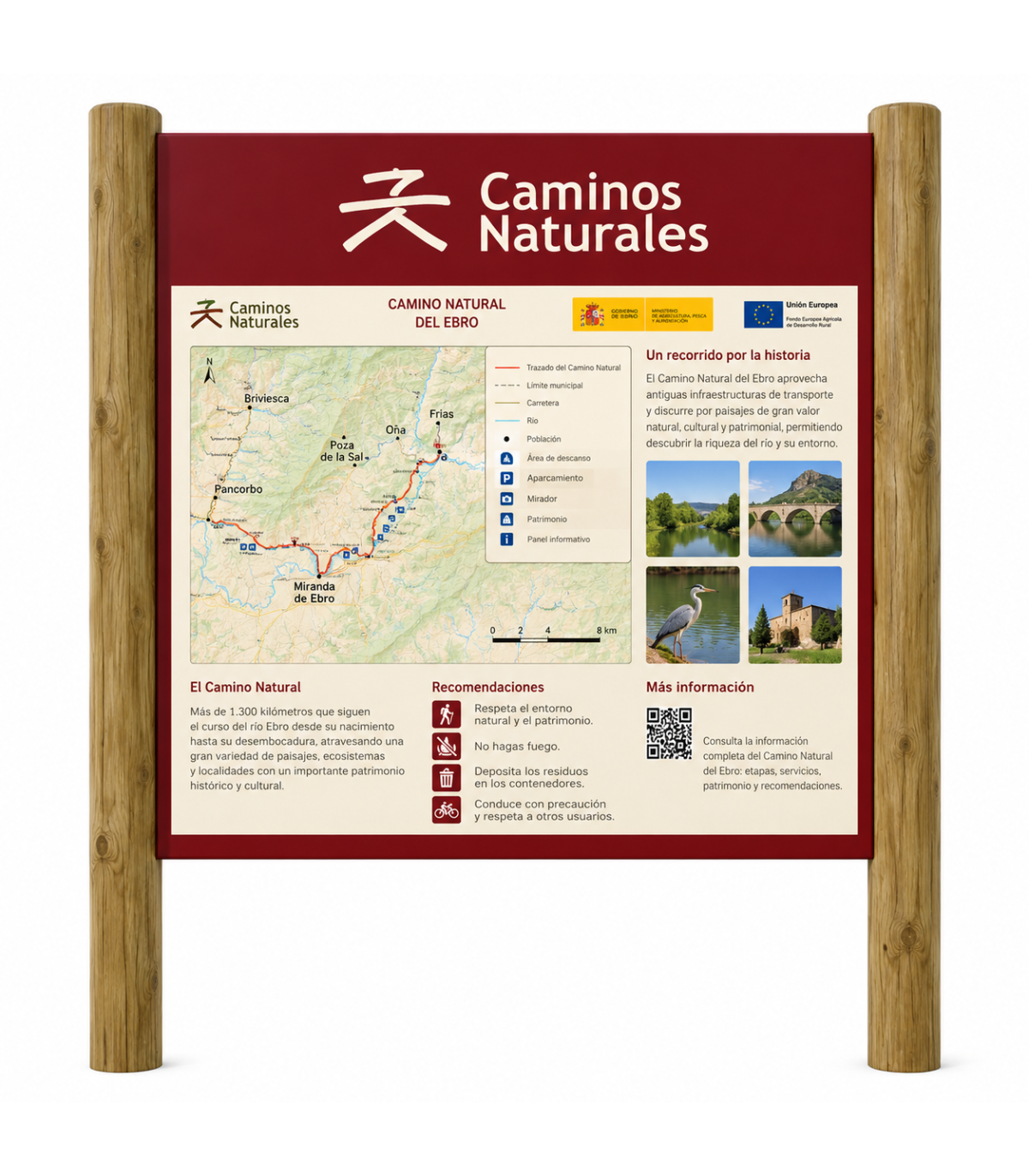

Señal CN-00 informativa general de Caminos Naturales
Cartel informativo de gran formato para el inicio de etapas de Caminos Naturales.
✓ Placa: 1.822 x 1.470 mm
✓ Estructura de madera no incluida
✓ Dos postes de madera tratada en autoclave de 150 x 150 mm (no incluidos)
✓ Panel de acero galvanizado en caliente de 1,8 mm
✓ Tejadillo protector de madera
✓ Zapata de cimentación recomendada: 2 unidades de 500 x 500 x 1.000 mm
La señal CN-00 constituye el gran punto de información al comienzo de una etapa. Está concebida para presentar de forma conjunta el trazado, perfil, fotografías e información general del Camino Natural, facilitando al visitante una visión completa antes de iniciar el recorrido.
Características
- Placa de 1.822 x 1.470 mm.
- Dos postes de madera tratada en autoclave, sección 150 x 150 mm.. Postes no incluidos en el suministro
- Altura de los postes sobre el terreno: 2.750 mm.
- Ancho total del conjunto: 2.500 mm; altura sobre el terreno: 2.792 mm.
- Tejadillo de madera para protección de la placa central.
- Panel de chapa de acero galvanizado en caliente de 1,8 mm de espesor, con recubrimiento mínimo de zinc de 350 g/m²; acabado esmaltado con contenido gráfico en serigrafía y vinilo y protección transparente o lacado protector.
- Tablones superior e inferior de 150 x 70 mm para sujeción de la placa.
Instalación y usos recomendados
Se instala normalmente una CN-00 por etapa, al comienzo de la misma y preferentemente en el punto más visitado o acordado con el promotor. En núcleos de población grandes puede disponerse más de una, y el manual contempla configuraciones de doble chapa cuando un mismo municipio da inicio a etapas en sentidos diferentes.
La cimentación recomendada según el manual se realiza mediante dos zapatas de hormigón no estructural de 500 x 500 x 1.000 mm, recubiertas superiormente con 50 mm de gravilla. El anclaje de los postes se mejora mediante puntas de acero de 150 mm.
